Pantalla de información para estaciones de tren: Especificaciones, costes y ROI

Una pantalla informativa en una estación de tren no es una compra cualquiera. Es un componente fundamental de su Sistema de Información para Pasajeros (PIDS, por sus siglas en inglés), del que dependen los pasajeros a las 2 de la madrugada cuando no hay personal de mantenimiento. Si las especificaciones son incorrectas, se enfrentará a reemplazos de emergencia, penalizaciones por incumplimiento de los acuerdos de nivel de servicio (SLA) y quejas de pasajeros que acapararán los titulares.

Antes que nada, aquí está el marco de decisión que distingue una implementación confiable de un error costoso:

La mayoría de los fallos en las adquisiciones tienen la misma causa raíz: los compradores evalúan las pantallas LED con criterios de consumo. Comparan el brillo máximo sin preguntarse si el panel mantiene ese nivel de brillo a 40 °C de temperatura ambiente. Aceptan la certificación IP65 sin verificar si cubre la parte frontal, la carcasa trasera o ambas. Según nuestra experiencia en implementaciones de infraestructura de transporte en cuatro continentes, los contratos que fallan casi siempre omiten alguna de estas cuestiones. Esta guía existe para evitar que el suyo falle.

¿Qué es una pantalla de información en una estación de tren y por qué es importante la terminología?

Una pantalla de información en una estación de tren es el componente físico dentro de un ecosistema PIDS más amplio . Esta distinción es importante desde el punto de vista comercial: no se compra una pantalla, sino un sistema que incluye software de gestión de contenido, integración de protocolos de datos (NTCIP, GTFS o NeTEx), monitorización remota y un marco de mantenimiento.

Los despliegues de PIDS abarcan tres zonas distintas, cada una con requisitos diferentes:

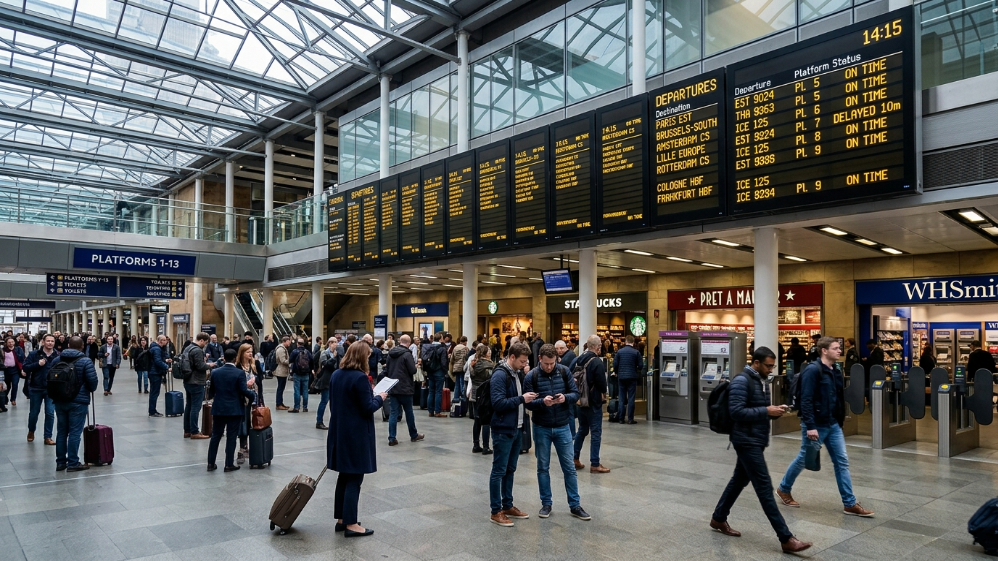

Exhibiciones en el vestíbulo

• Paneles de gran formato (P6–P10) visibles desde 8–15 metros.
• Mostrando los paneles de salidas y la asignación de andenes.

Pantallas de borde de plataforma

• Paneles de formato medio (P4–P6) a distancias de visualización de 4 a 8 metros.
• Mostrando el estado del tren en tiempo real

Sistemas de orientación y pantallas de emergencia

• Paneles de alta densidad (P2.5–P4) para información direccional de corto alcance.

Un enfoque de adquisición estandarizado —comprar el mismo panel para las tres zonas— es uno de los errores más comunes y costosos en los proyectos de pantallas para transporte público. Cada zona requiere un tamaño de píxel, un nivel de brillo y un grado de resistencia a la intemperie diferentes.

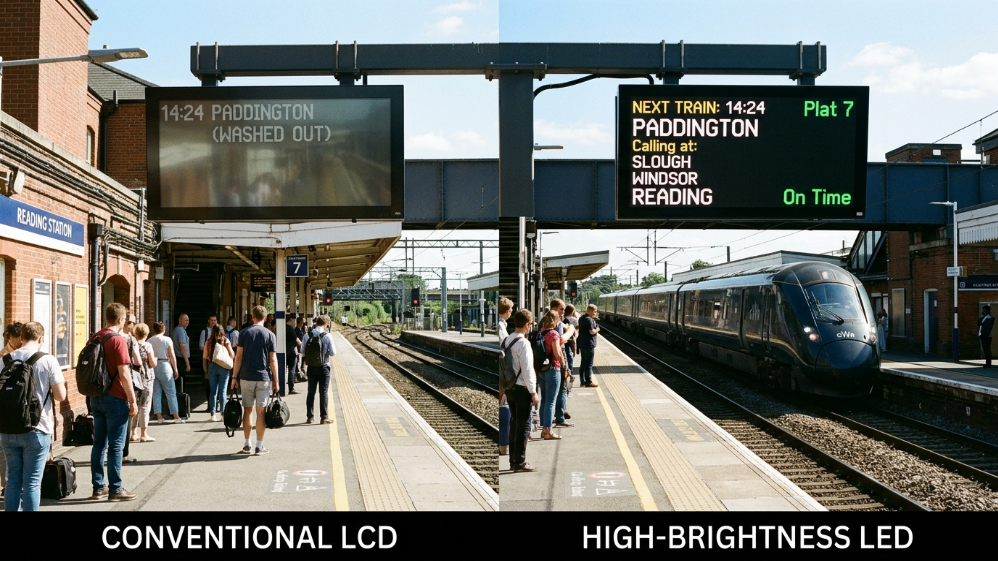

¿Por qué los LED superan a los LCD en entornos de estaciones de trabajo con alta iluminación ambiental?

El argumento a favor de los LED sobre los LCD en entornos ferroviarios no se basa en la calidad de la imagen, sino en la física.

Un panel LCD genera luz mediante la retroiluminación de una capa de cristal líquido. Bajo la luz solar directa o en entornos con mucha luz ambiental, esta retroiluminación compite con la luz incidente y pierde. Incluso los paneles LCD de alto brillo, con una clasificación de 2500 a 3000 nits, se vuelven difíciles de leer cuando la luz ambiental supera los 50 000 lux, algo habitual en plataformas al aire libre.

Las pantallas LED son autoemisivas. Cada píxel genera su propia luz. Con un brillo de entre 7000 y 10 000 nits , un panel LED para exteriores mantiene una legibilidad óptima incluso bajo la luz solar directa. Esto no es una simple afirmación publicitaria, sino una ventaja tangible en la relación de contraste que reduce directamente la confusión de los pasajeros y la congestión en los andenes.

La diferencia en el modelo de mantenimiento es especialmente significativa para los operadores de transporte público. Los paneles LCD requieren el reemplazo completo cuando falla la retroiluminación. Las pantallas LED utilizan una construcción modular: un solo módulo averiado (normalmente de 500 × 250 mm) se puede reemplazar en menos de 15 minutos sin desconectar toda la pantalla. Para un funcionamiento ininterrumpido, esta diferencia en el tiempo medio de reparación compensa con creces cualquier descuento en el precio unitario.

Especificaciones técnicas básicas que determinan el rendimiento en el mundo real

Paso de píxeles y distancia de visualización

El paso de píxel es la distancia entre los centros de los píxeles LED, medida en milímetros. Determina directamente la distancia mínima de visualización cómoda y la densidad de información que la pantalla puede mostrar.

Especificar P4 para una pantalla de 12 metros en el vestíbulo supone un derroche de presupuesto en una resolución que los pasajeros no pueden percibir. Especificar P10 para una pantalla de 4 metros en el andén produce texto pixelado que los pasajeros no pueden leer. La decisión sobre el tamaño de píxel es funcional, no estética.

Brillo y atenuación automática

Para plataformas exteriores, 5000 nits es el mínimo, no el objetivo . Según las normas IEC para señalización digital exterior, las pantallas expuestas a la luz solar directa deben mantener al menos 5000 cd/m² para conservar una relación de contraste de 3:1 con respecto a la luz ambiental. Los mejores paneles LED para exteriores en zonas de tránsito alcanzan entre 8000 y 10 000 nits.

Igualmente importante: el control automático del brillo. Una pantalla que funciona a 10 000 nits a las 2 de la madrugada en una plataforma vacía desperdicia energía y genera contaminación lumínica. Los paneles con sensores de luz ambiental integrados reducen su brillo a entre 800 y 1000 nits por la noche, lo que disminuye el consumo de energía entre un 60 % y un 70 % durante las horas de menor demanda sin necesidad de intervención manual.

La solución: Serie de productos recomendada para su implementación en estaciones de tren.

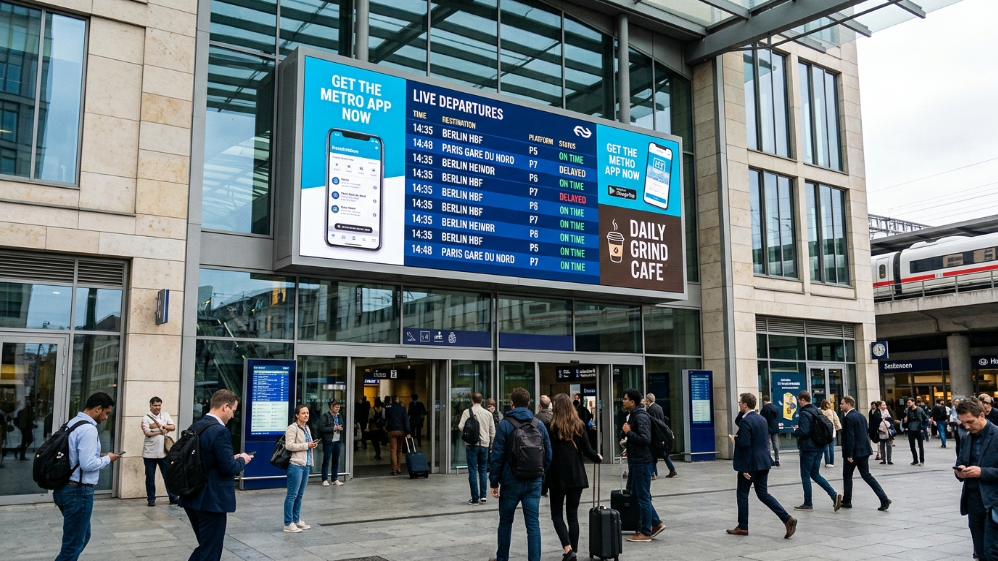

Sostron Ares: Para pantallas de gran formato en vestíbulos y entradas.

La serie Ares ofrece un brillo máximo de hasta 10.000 nits con una frecuencia de actualización de 7.680 Hz, lo que la hace adecuada para entornos de vestíbulos con mucha luz ambiental donde los sistemas de vigilancia requieren una captura sin parpadeos.

El panel frontal con clasificación IP66 soporta la exposición al polvo y al agua típica de los entornos de estaciones cubiertas pero semiabiertas. Su chasis de aluminio fundido a presión, con una capacidad de carga de viento de 45 m/s, admite configuraciones en voladizo y de montaje en pared sin necesidad de refuerzo estructural adicional en la mayoría de las arquitecturas de estaciones.

Disponible en tamaños P3.9 a P10.4, cubre todo el rango de distancias de visualización en vestíbulos y entradas. Su diseño de refrigeración pasiva (sin ventiladores ni sistema de climatización) elimina el punto de fallo más común en las instalaciones LED exteriores: la avería del sistema de refrigeración.

Sostron Ares 2: para implementaciones en el borde de la plataforma y en entornos con alta demanda energética.

En los casos en que el consumo de energía es un criterio de contratación —algo cada vez más común en las licitaciones de infraestructuras públicas— la tecnología de cátodo común del Ares 2 ofrece un consumo de energía entre un 40 % y un 50 % menor en comparación con los diseños convencionales.

Con valores P2.9 a P6.2, cubre aplicaciones de señalización en el borde de la plataforma y de corto alcance, con un brillo que oscila entre 6000 y 10 000 nits. El Ares 2 cuenta con las certificaciones ETL, FCC, CE y CCC, lo que simplifica la documentación de cumplimiento para licitaciones internacionales en Norteamérica, Europa y la región Asia-Pacífico.

Caso práctico: Implementación de iluminación LED en el transporte público: flota de autobuses municipales de Brasil

Una empresa brasileña de autobuses municipales implementó el sistema de pantallas LED P2.5 de Sostron en una flota de 300 autobuses, integrando la conectividad inalámbrica 4G y los anuncios de parada activados por GPS en un sistema de gestión de paradas unificado.

El sistema proporcionaba información de los pasajeros en tiempo real:

• Nombres de paradas
• alertas meteorológicas
• notificaciones de emergencia
• Contenido comercial

Todo ello desde una única plataforma CMS basada en la nube.

Resultados

El resultado:

• Tiempo de inactividad prácticamente nulo en toda la flota.
• Una nueva fuente de ingresos publicitarios comerciales que compensa parcialmente los costos de implementación.
• Un reconocimiento gubernamental por la coherencia en la comunicación pública.

Posteriormente, el operador se comprometió a extender el mismo sistema a su próxima generación de autobuses de energías renovables, un indicador directo de la confianza operativa en la fiabilidad a largo plazo de la plataforma.

La arquitectura subyacente —CMS centralizado, integración inalámbrica de datos, hardware LED modular— reproduce con exactitud los requisitos de una implementación de PIDS en una estación de tren fija. El estándar de confiabilidad se aplica directamente.

Ingeniería de confiabilidad 24/7: ¿Qué diferencia a las pantallas de misión crítica de los paneles de consumo?

El caso de la flota de autobuses de Brasil ilustra un principio que se aplica igualmente a la infraestructura de estaciones fijas: un tiempo de inactividad casi nulo no es casualidad. Es un resultado de ingeniería , incorporado a las especificaciones del hardware antes de que se envíe un solo gabinete.

Para una pantalla de información en una estación de tren que funciona las 24 horas del día, la ingeniería de confiabilidad comienza con tres características de diseño innegociables.

Arquitectura de alimentación redundante

Una única fuente de alimentación representa un único punto de fallo. Las implementaciones críticas de sistemas de alimentación ininterrumpida (PIDS) requieren dos fuentes de alimentación por gabinete: si una falla, la segunda mantiene la carga sin interrupción.

Si a esto le sumamos un sistema de alimentación ininterrumpida (UPS) en el cuadro de distribución, nuestra pantalla sobrevivirá tanto a fallos de componentes como a fluctuaciones de la red eléctrica.

En las estaciones con alta exposición a rayos, un dispositivo de protección contra sobretensiones (SPD) de grado II en el panel de distribución principal no es opcional; es la diferencia entre un evento meteorológico menor y la sustitución completa del sistema.

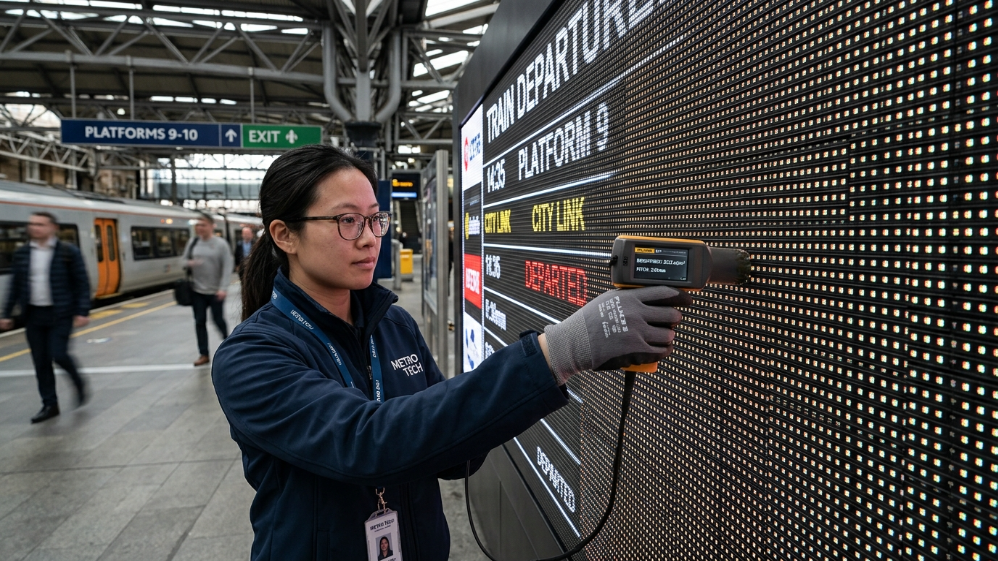

Construcción modular con intercambio en caliente

Cuando falla un módulo en una pantalla de consumo, la pantalla se apaga hasta que llega un técnico con un panel de repuesto.

En una pantalla LED con las especificaciones adecuadas, un solo técnico puede sustituir un módulo averiado de 500 × 250 mm en menos de 15 minutos, sin herramientas, sin andamios y sin necesidad de una ventana de servicio.

El resto de la pantalla permanece encendida en todo momento.

Para un entorno de transporte que funciona las 24 horas del día, los 7 días de la semana, ese modelo de mantenimiento vale más que cualquier especificación principal.

Gestión térmica sin refrigeración activa

Los sistemas de refrigeración basados ​​en ventiladores introducen piezas móviles, y las piezas móviles fallan.

Las instalaciones LED para exteriores más fiables utilizan disipación de calor pasiva de aluminio, que no requiere mantenimiento y elimina el modo de fallo más común en instalaciones de alta temperatura.

La refrigeración pasiva es viable hasta una temperatura ambiente de 60 °C, lo que abarca la gran mayoría de los entornos de tránsito globales sin excepción.

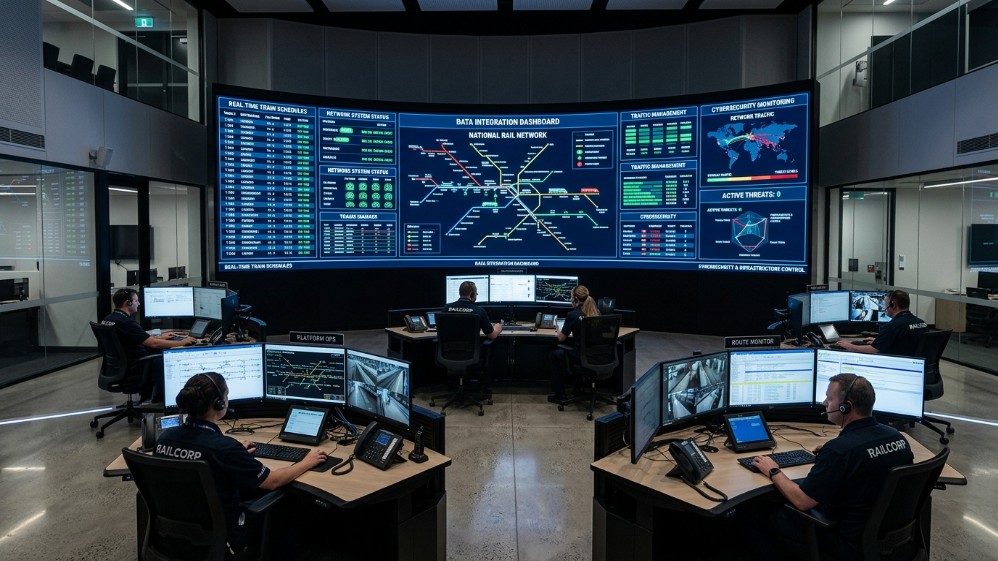

Integración de sistemas: Conecte su pantalla a datos ferroviarios en tiempo real sin depender de un proveedor específico.

La fiabilidad del hardware no sirve de nada si la pantalla no puede recibir ni mostrar datos de trenes en tiempo real. Aquí es donde la mayoría de los proyectos PIDS se topan con sus sorpresas más costosas.

NTCIP

Protocolo Nacional de Comunicaciones de Transporte para Sistemas Inteligentes de Transporte

• El estándar para los sistemas de tráfico y transporte de América del Norte.
• Requerido para la mayoría de las licitaciones de infraestructura pública de EE. UU. y Canadá.

GTFS

Especificación general de alimentación para tránsito

• El estándar abierto de Google
• Ampliamente adoptado para datos de salidas en tiempo real en Europa, Asia-Pacífico y América Latina.

NeTEx

Intercambio de horarios de red

• El estándar de la UE para datos estructurados de horarios e información de pasajeros.
• Obligatorio para los operadores ferroviarios europeos en virtud del Reglamento Delegado de la UE.

Antes de especificar cualquier sistema de visualización, confirme qué protocolo utiliza su fuente de datos ferroviarios.

Un controlador de pantalla que solo admite NTCIP no puede consumir de forma nativa una señal GTFS-RT sin una capa de traducción de middleware, un coste de integración que rara vez aparece en el presupuesto inicial.

Consideraciones sobre la plataforma CMS

La cuestión del CMS es igualmente importante.

Las plataformas de gestión de contenido propietarias generan dependencia del proveedor:

• Cuando necesite agregar una nueva fuente de datos
• Cambiar una plantilla de diseño
• Integrar sistemas de anulación de alertas de emergencia

Dependes de la hoja de ruta de desarrollo y los precios del proveedor original.

Las plataformas CMS de estándar abierto —aquellas compatibles con Novastar, Colorlight o API abiertas equivalentes— brindan a su equipo de operaciones un control directo y permiten contratos de mantenimiento competitivos.

Consideraciones de ciberseguridad

La ciberseguridad es el riesgo de integración que nadie contempla en su presupuesto.

Un sistema de detección de intrusiones en red (PIDS) constituye una superficie de ataque.

En 2023, varios operadores de transporte público europeos sufrieron incidentes de manipulación de pantallas en los que contenido no autorizado sustituyó la información de salidas.

La mitigación es sencilla, pero debe especificarse:

• Segmentación de red (PIDS en una VLAN dedicada)
• Transmisión de datos encriptada
• Controles de acceso a CMS basados ​​en roles

Si su proveedor de pantallas no puede describir su arquitectura de ciberseguridad en términos concretos, considérelo como una respuesta descalificadora.

Cumplimiento normativo y coste total de propiedad: los dos factores que determinan si su proyecto se aprueba.

El argumento del TCO a favor de LED sobre LCD es sencillo si se modela con honestidad.

El despliegue de 50 estaciones de trabajo con paneles LCD de alto brillo requerirá la sustitución completa de los paneles entre los años 5 y 6 (vida útil de la retroiluminación de 50.000 horas en funcionamiento continuo).

Los módulos LED, con una vida útil de diseño de 100.000 horas, alcanzan el mismo umbral de reemplazo entre los años 11 y 12.

Si a esto se le suma la diferencia de energía (los LED consumen entre un 30 % y un 40 % menos de energía con un brillo equivalente), la ventaja de costes a 10 años de los LED suele superar el precio inicial entre dos y tres veces.

5 preguntas frecuentes técnicas sobre la adquisición de pantallas para estaciones de tren

1. ¿Qué paso de píxel debo especificar para una pantalla de información de una estación de tren?

Adapta el tono a tu distancia de visualización principal.

• Paneles de salidas en la terminal vistos desde 8–12 metros: P6–P8
• Pantallas de borde de plataforma a 4–6 metros: P4–P6

Especificar un paso de espiga menor que la distancia de visualización supone un derroche de presupuesto en una resolución que los pasajeros no pueden percibir.

2. ¿Puede una pantalla LED de estación funcionar realmente las 24 horas del día, los 7 días de la semana, sin sobrecalentarse?

Sí, siempre y cuando el diseño térmico sea correcto.

El sistema de refrigeración pasiva de aluminio permite un funcionamiento continuo a temperaturas ambiente de hasta 60 °C sin necesidad de ventiladores ni sistemas de climatización.

El requisito crítico para la instalación es el espacio libre trasero:

• Espacio mínimo de 100 mm detrás del gabinete para convección natural.

Las instalaciones empotradas o totalmente cerradas requieren refrigeración activa suplementaria.

3. ¿Cuál es la diferencia real entre IP65 e IP67 para un entorno de estación?

IP65

• Protege contra chorros de agua a baja presión desde cualquier dirección.
• Adecuado para plataformas cubiertas

IP67

• Proporciona protección contra la inmersión temporal hasta 1 metro durante 30 minutos.
• Relevante para estaciones propensas a inundaciones o entornos con riesgo de agua estancada.

Verifique qué clasificación se aplica tanto a la parte frontal como a la parte posterior de la carcasa por separado; algunos fabricantes certifican solo la parte frontal.

4. ¿Cómo puedo evitar la dependencia de un único proveedor al seleccionar una plataforma CMS?

Incluya la documentación de API abierta como parte de su solicitud de propuestas (RFP).

Pregunte específicamente si el CMS admite lo siguiente:

• GTFS-RT
• NTCIP
• NeTEx

La ingesta de datos de forma nativa y la compatibilidad de los controladores de pantalla con plataformas de software de terceros.

Un vendedor que no puede responder a ambas preguntas con claridad le está vendiendo un ecosistema cerrado.

5. ¿Qué términos de SLA debo negociar para una implementación de PIDS de misión crítica?

Mínimo aceptable

• 99,5% de tiempo de actividad
• Menos de 44 horas de inactividad al año.

Mejores prácticas

• 99,9% de tiempo de actividad
• Menos de 9 horas al año
• Tiempo de respuesta de 4 horas para fallas críticas.
• Inventario de repuestos disponible en las instalaciones o en un radio de 50 km.

Las cláusulas penales vinculadas a las horas de inactividad —y no solo la expresión "hacer lo mejor que podamos"— son los únicos términos del SLA que merece la pena firmar.

Veredicto de los expertos

Si está diseñando una pantalla informativa para estaciones de tren en 2026, la decisión tecnológica está tomada: LED para exteriores de más de 7000 nits con refrigeración pasiva, protección IP66 como mínimo y una arquitectura modular de intercambio en caliente .

Las variables que realmente determinan el éxito de un proyecto son las que la mayoría de los compradores subestiman:

• Compatibilidad del protocolo de datos
• Transparencia de CMS
• Arquitectura de ciberseguridad

Dedica el 20% de tu tiempo de evaluación a las especificaciones del hardware.

Destine el 80% a la arquitectura de integración y a las condiciones del contrato.

La pantalla que mejor se vea en una demostración es irrelevante si no puede procesar su flujo de datos ferroviarios o si el acuerdo de nivel de servicio (SLA) de mantenimiento no tiene validez.

Las series Sostron Ares y Ares 2 cubren los requisitos de hardware para toda la gama de zonas de despliegue en estaciones, desde pantallas P2.9 en el borde del andén hasta pantallas P10.4 en el vestíbulo, con las certificaciones y el diseño térmico que exige la infraestructura de transporte.

Las decisiones sobre integración y adquisición son suyas.

Hazlas con las preguntas adecuadas.

Referencias:

Especificación técnica para la interoperabilidad en materia de accesibilidad (PRM TSI)

Normas NTCIP para sistemas de información para pasajeros de transporte público
